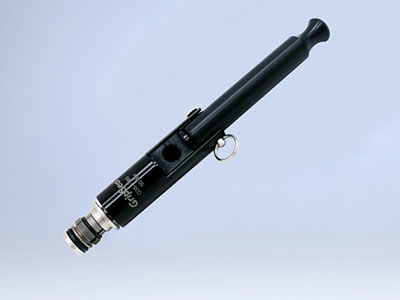

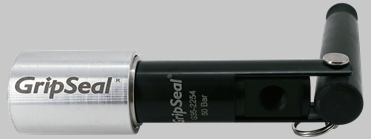

格雷希爾GripSeal氣密測試接頭G35系列是一款高壓應用快速接頭，常用于密封各類銅管、不銹鋼管和鋁管的管內壁密封方案。在制冷行業、新能源車行業，散熱器、壓縮機、壓力容器、儀器、儀表、電機控制器冷卻板等行業和領域應用廣泛。多種規格型號的標準品接頭，適用于管件直徑 9.52mm-41.28mm的密封范圍，其他規格尺寸可聯系銷售工程師非標定制密封連接方案。

產品參數

PRODUCT PARAMETERS

操 作 壓 力：	從真空到50Bar或70Bar
密 封 范 圍：	10mm-80mm
插 入 深 度：	0、1號主體：12mm，2號主體：23mm
流 量 接 口：	G1/8或ZG1/8螺紋孔
主 體 材 料：	鋁合金或不銹鋼
密封圈材質：	丁腈橡膠
操 作 溫 度：	-20℃-120℃
規 格 型 號：	氣密測試接頭G35系列型號表或詳詢工作人員

產品視頻

PRODUCT VIDEO

氣密測試接頭G35系列操作視頻（掃碼查看）

產品特點

OPERATION PARAMETERS

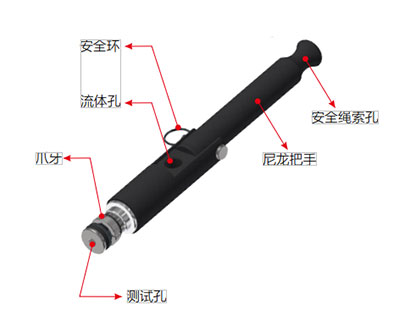

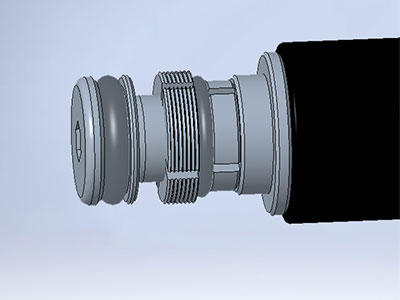

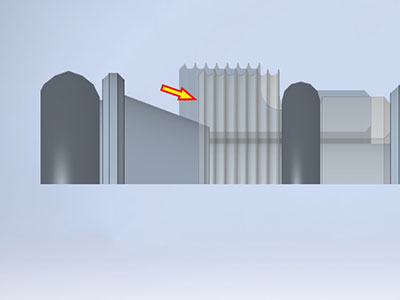

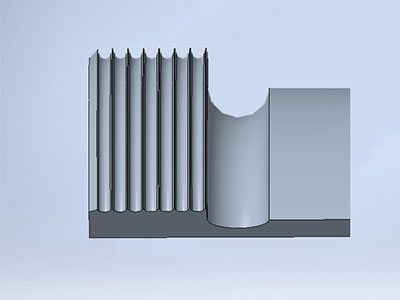

鎖緊爪牙：具有鎖緊爪牙，能夠牢牢的抓住管件內壁，提高耐壓上限	橫紋特征：鎖緊爪牙上有細小的橫紋，能夠增大受力面積，提供更牢靠的抓緊力。	多點密封：特殊的爪牙形狀，多點接觸提供更多抓緊力的同時減少內壁刮傷	航空鋁，尼龍把手：操作輕便，降低操作者的勞動強度	管螺紋流體孔：符合國際標準，國內常用，相關配件易

操作方法

OPERATION METHOD

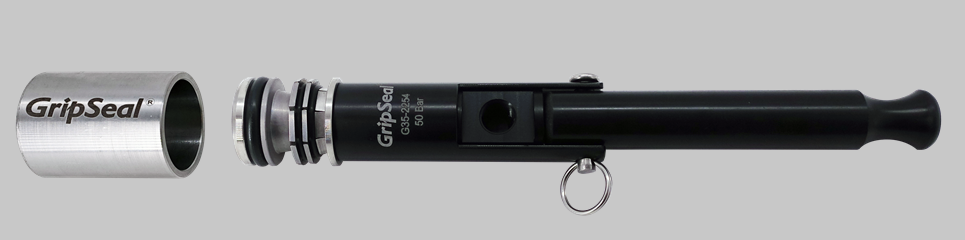

第一步 將密封測試接頭前端對準工件管口	第二步 將接頭插入測試關鍵額定位置	第三步 扳動把手，此時密封接頭前端金屬爪牙鎖緊在測試孔內，完成密封

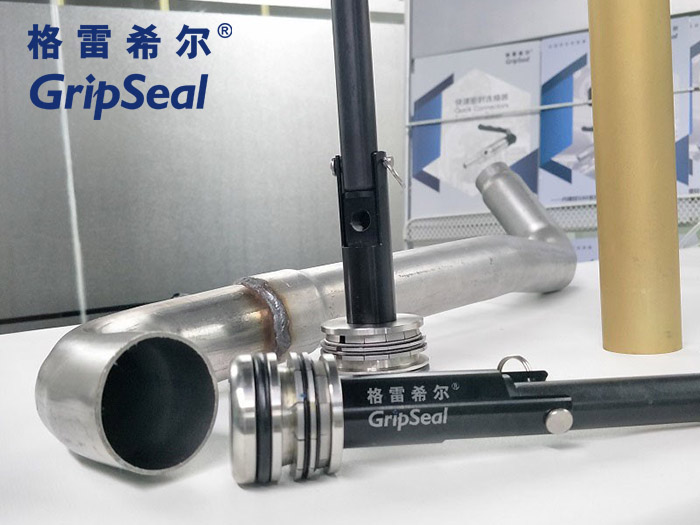

應用案例

APPLICATION CASES

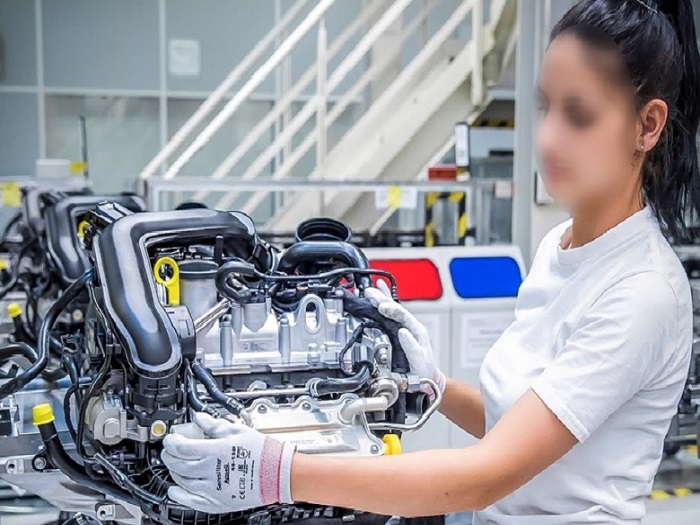

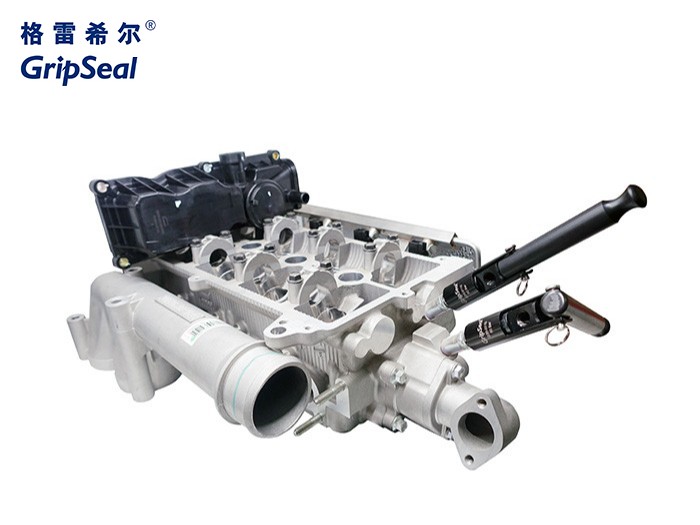

發動機總成測試
