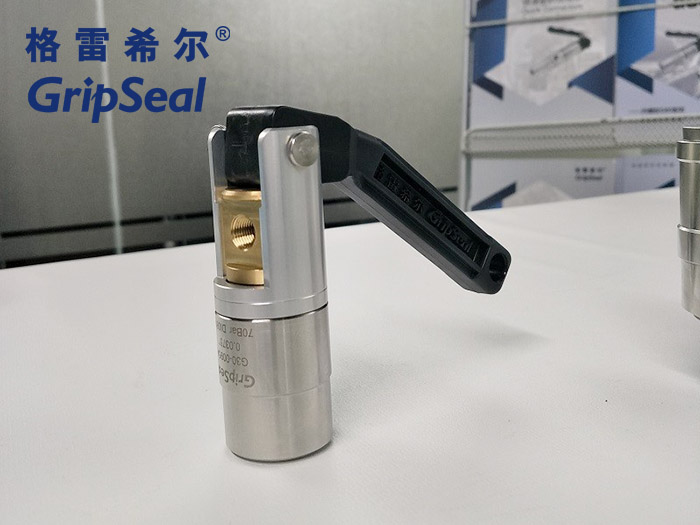

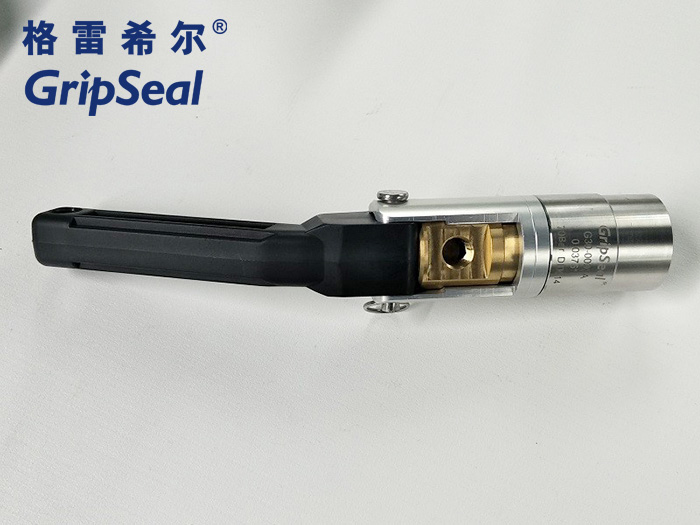

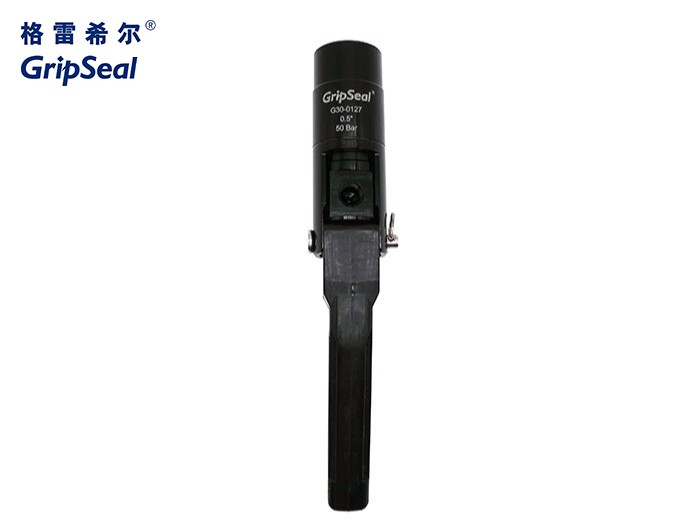

格雷希爾GripSeal G30系列氣密測試接頭是一款手柄按壓式快速接頭，是密封連接各類銅管、鋼管和鋁管等非常實用的外徑連接方案，廣泛應用于空調制冷、新能源行業，如熱交換器、壓力容器、儀器、儀表、電機控制器冷卻板等。能適應較高壓力測試，氦檢可用。

產品參數

PRODUCT PARAMETERS

操 作 壓 力：	從真空到50Bar或70Bar
密 封 范 圍：	6mm-20mm
插 入 深 度：	25mm
流 量 接 口：	ZG1/8或ZG1/4螺紋孔
主 體 材 料：	鋁合金或不銹鋼
密封圈材質：	丁腈橡膠
操 作 溫 度：	-20℃-120℃
規 格 型 號：	氣密測試接頭G30系列型號表或詳詢工作人員

產品視頻

PRODUCT VIDEO

氣密測試接頭G30系列操作視頻（掃碼查看）

產品特點

OPERATION PARAMETERS

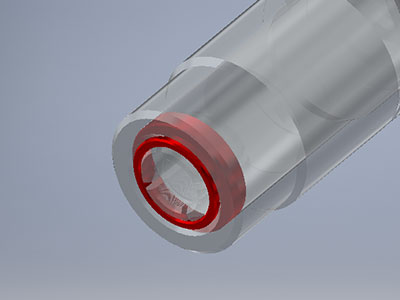

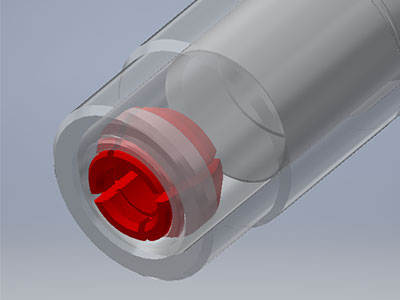

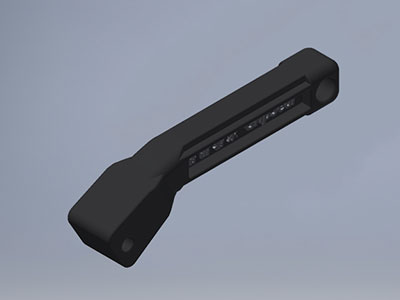

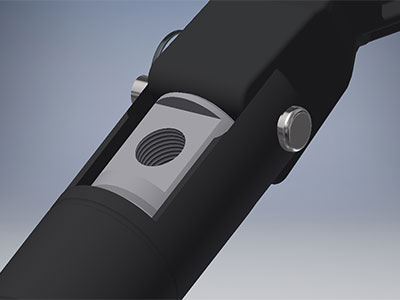

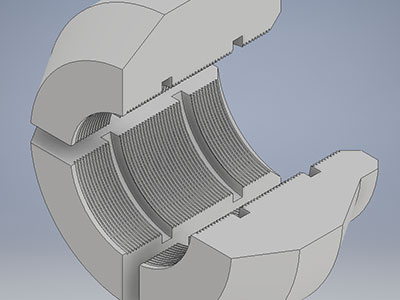

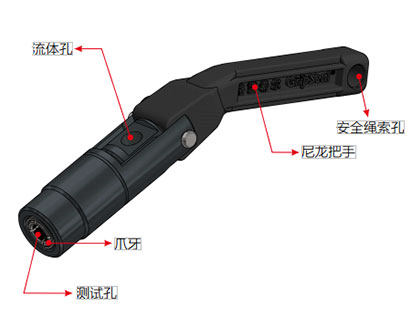

高硬度鎖緊爪牙：具有鎖緊爪牙，能夠牢牢的抓住管件外壁，提高耐壓上限	橫紋特征：鎖緊爪牙上有細小的橫紋，能夠增大受力面積，提供更牢靠的抓緊力	自動回位：讓操作更省力，降低卡殼風險，提高操作效率	尼龍把手：符合人體工程學設計，把握更舒適	管錐螺紋流體孔：符合國際標準，國內常用，相關配件易得，更易密封

操作方法

OPERATION METHOD

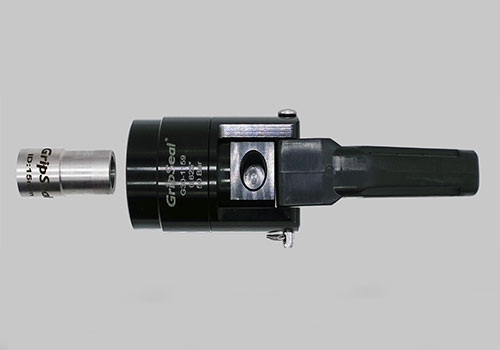

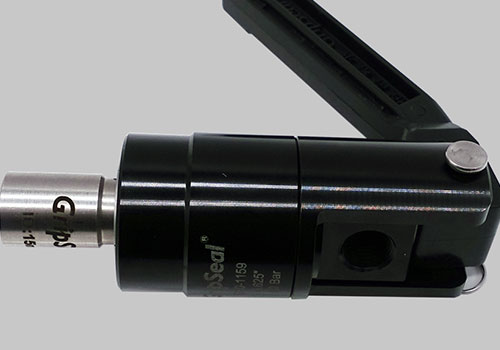

第一步 將測試件插入接頭的測試口內	第二步 將測試件插入測試孔底部	第三步 扳動把手，此時測試件被鎖緊在測試孔內，完成密封

應用案例

APPLICATION CASES

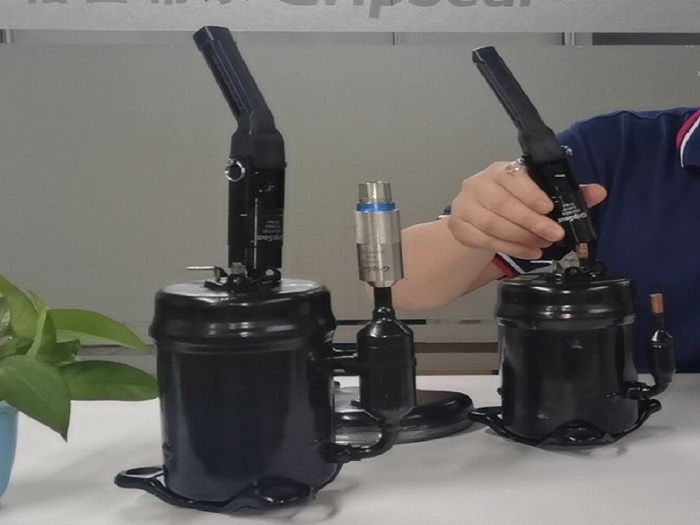

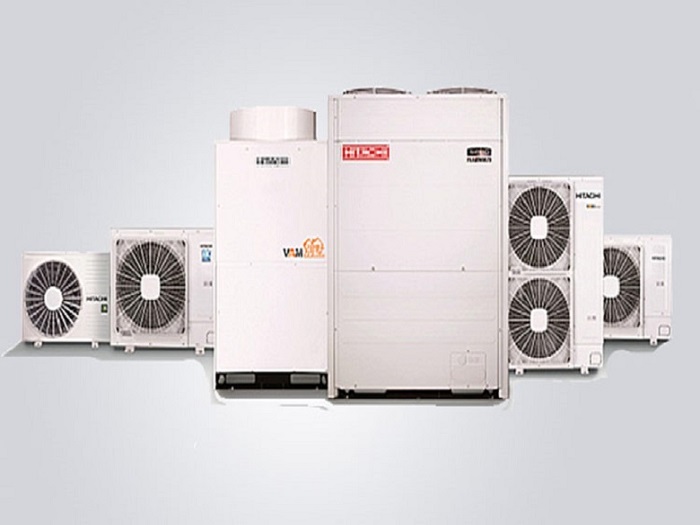

空調外機測試	壓縮機氦檢
