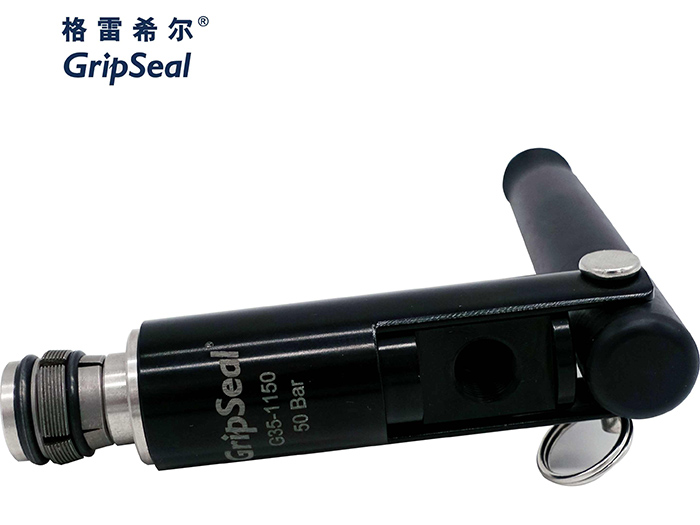

格雷希爾GripSeal氣密測試接頭G35系列，是一款高壓管件內徑密封測試接頭。其型號規格需根據待測產品的管口形狀、內徑、內壁光潔度等，進行綜合評估和選型。

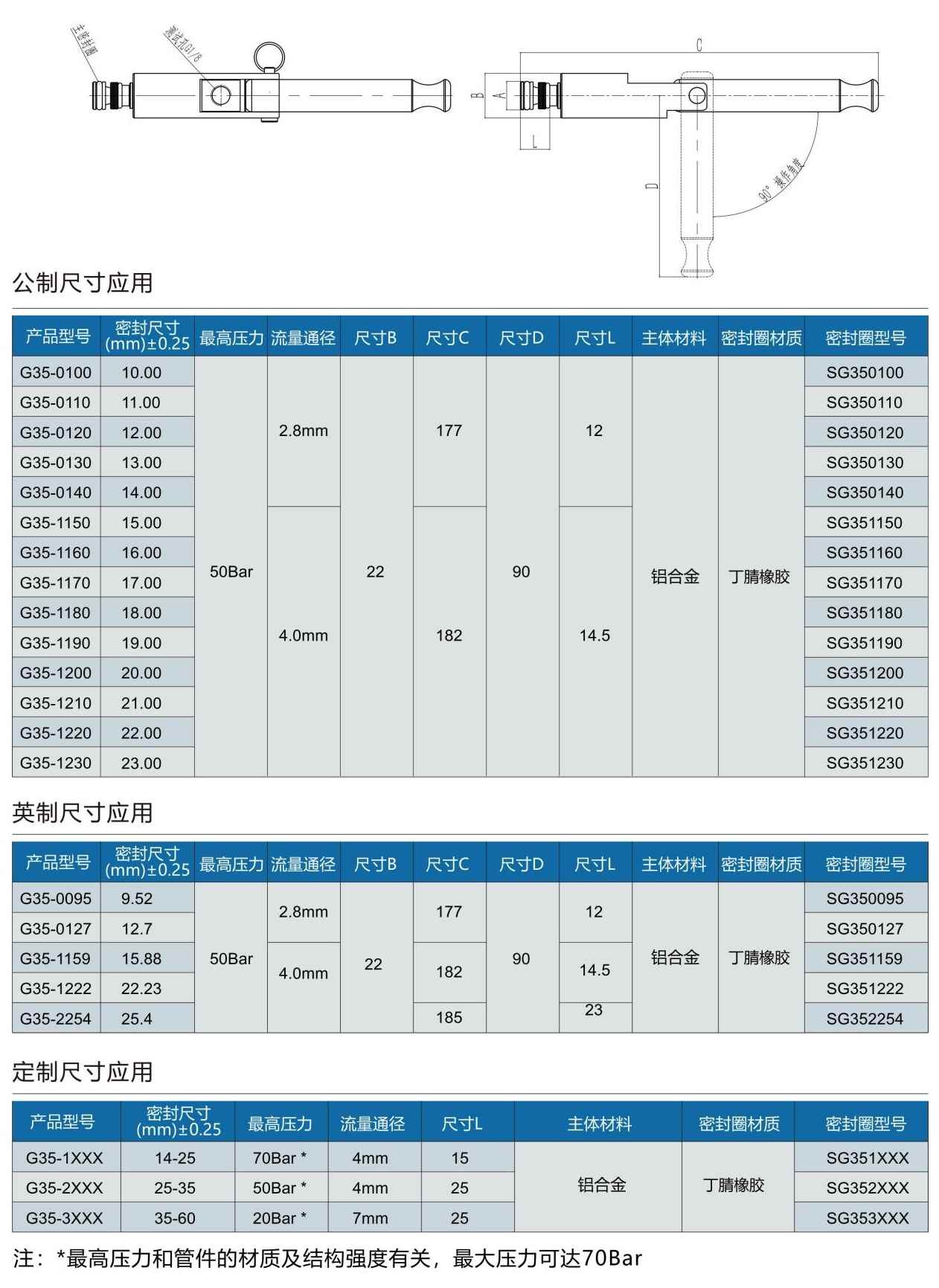

從G35系列氣密測試接頭規格參數表我們可以看出，產品測試壓力是從真空至50Bar或70Bar時，是可以適用的。密封范圍即指相應管件的內徑，可以密封10mm-100mm范圍內不同規格對應相應的接頭型號即可。考慮到市場需求等因素影響，格雷希爾GripSeal氣密測試接頭研發設計生產了10mm-23mm不同規格的標準品型號。大部分是現貨供應，超出標準品范圍，根據需求數量等區分為非標定制和批量生產。

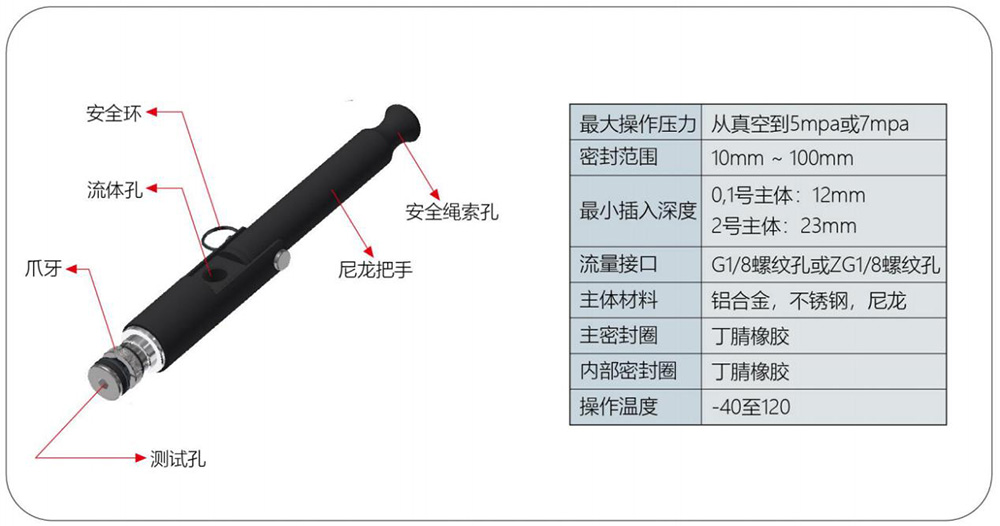

如上圖所示的插入深度，是指接頭前端需要有一定深度插入管件內部。這是根據密封原理來的，需要有一定密封面和抓緊面才能更好的應用于高壓測試。測試流量接口采用標準的G1/8螺紋孔，主體材料為鋁合金、不銹鋼和尼龍。在確保耐高壓的同時，盡量減輕快插接頭的重量，這樣操作工人使用更加輕便。

氣密測試接頭G35系列是一款內脹式快速密封接頭，所以在選型時首先根據規格參數圖確定該型號是否適用。再根據密封尺寸來確定具體型號，如G30-0100表示適用于產品管件內徑10mm的高壓測試。此型號氣密測試接頭采用彎折手柄的操作方式，需要考慮一定的操作空間。另外由于G35系列快插接頭是高壓款設計，符合氦檢要求，密封結構更為精密復雜。所以同一型號下的接頭允許的工差范圍較小 ，大約為正負0.2mm。若管件內徑在標準品范圍內徑范圍內，但具體密封尺寸無標準型號對應，則也需要進行非標定制。

格雷希爾GripSeal氣密測試接頭G35系列以其操作簡便，密封穩定性好，適用高壓力，耐磨損，維護簡單等優點，是新能源電池、新能源車、汽車制造、空調、熱水器等行業常用的測試用快速密封接頭。
