高壓密封測試一般是指測試過程中壓力超過10Bar的產品檢測，由于壓力大可能對人體造成的危險性也越高，所以在進行密封測試時連接管口的氣密測試接頭需要確保耐高壓且?guī)Х雷o(hù)裝置。

一、GripSeal高壓氣密測試接頭的結構原理

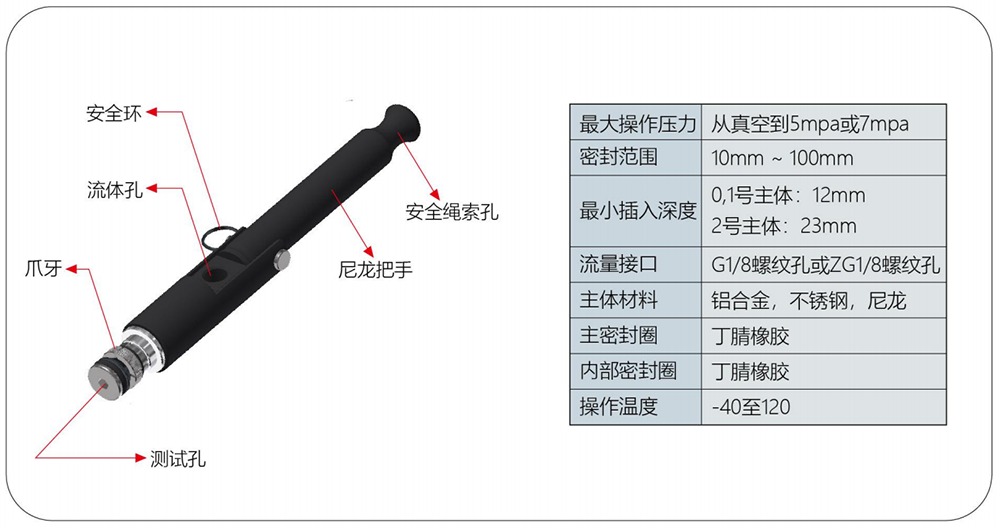

如上圖，高壓氣密測試接頭G35系列規格參數圖我們可以看出，其結構設計較為簡單，包含：鋁合金主體、不銹鋼爪牙、丁腈橡膠密封圈、尼龍手柄、金屬安全環以及內部連接結構等。整體結構設計偏向簡便，手持舒適輕巧，操作便捷。手動操作，采用高強度鋁合金較小接頭整體重量，前端爪牙是抓緊管壁的重要受力接觸點所以采用更高機械強度的不銹鋼材質。尾部操作桿采用尼龍制作，手握更加舒適。

二、高壓氣密測試接頭的使用方法

首先是使用前的準備工作，確定氣密測試接頭型號和適用范圍是否與待測產品管口型號規格適配；在流體口連接好測試流體管道或用實心螺母封堵。

第二步，在進行密封測試時，將接頭前端金屬爪牙、密封圈部位插入產品管件內，注意一定要插入到限位深度。然后彎折手柄，實現對管件的密封連接。

第三步，開始進行相應測試，通入測試一定壓力的測試流體，通過檢漏儀、觀察氣泡、壓力表等方式檢測產品是否合格。

第四步，測試完成后，先回收或卸掉測試流體，讓產品內部處于常壓狀態，將接頭操作桿回直，即斷開對管壁的密封抓緊，輕輕拔出接頭即可。

GripSeal高壓氣密測試接頭應用于壓力70Bar內的氣密測試或通水、通油測試等，用簡單的設計原理，更簡便的操作方法，提高測試效率。
