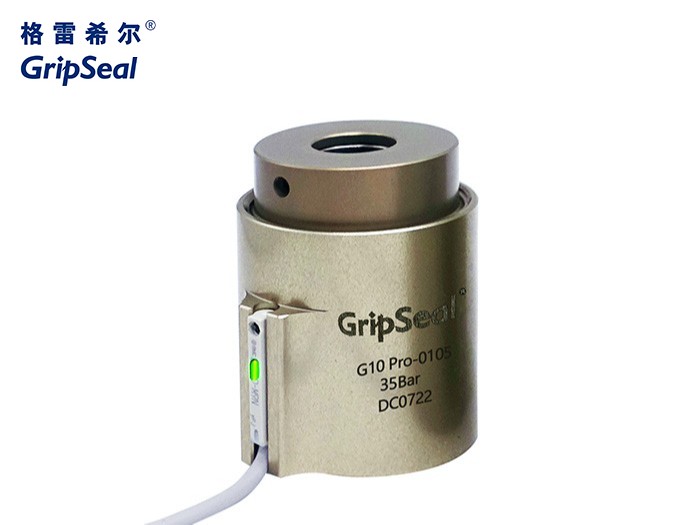

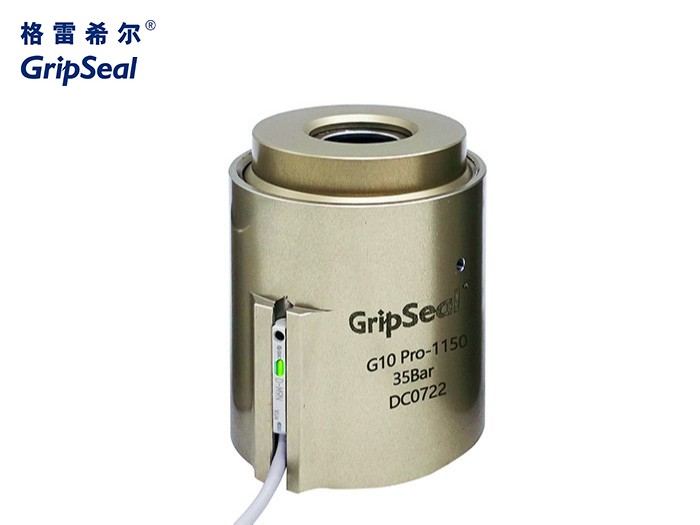

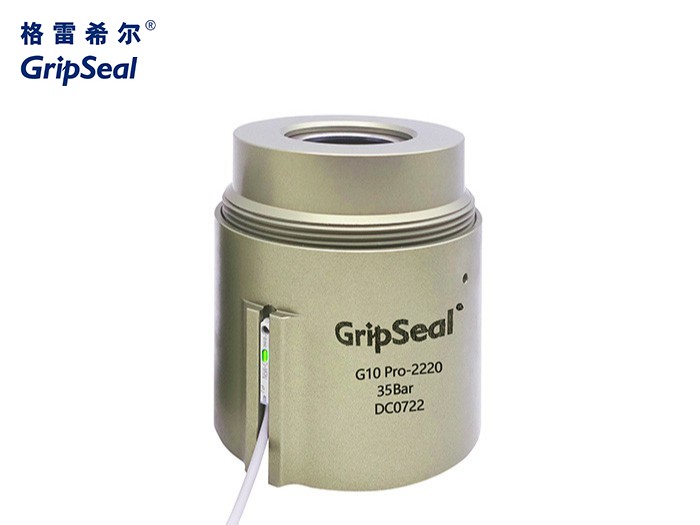

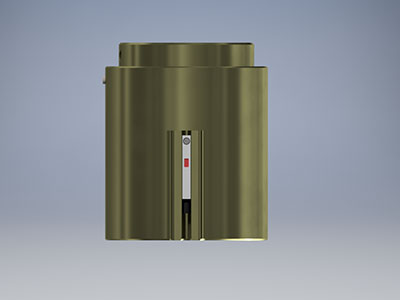

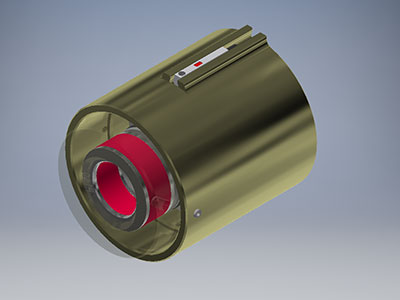

格雷希爾GripSeal G10Pro系列氣動接頭相較于傳統的G10系列接頭，可在外部掛載一個磁力傳感器，能更加準確的追蹤連接器的驅動情況，密封圈的膨脹情況，消除因密封不到位導致的錯誤連接，提高自動化檢測效率。

產品參數

PRODUCT PARAMETERS

操 作 壓 力：	從真空到35Bar
密 封 范 圍：	2.5mm-34mm
插 入 深 度：	1,2號主體：15mm，3,4號主體：30mm
流 量 接 口：	G1/8;G1/4;G1/2螺紋孔
主 體 材 料：	鋁合金

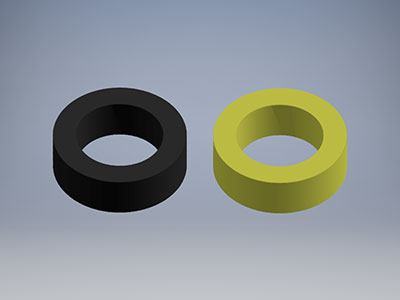

密封圈材質：	氯丁橡膠，硅橡膠
操 作 溫 度：	-20℃-120℃
規 格 型 號：	詳詢工作格雷希爾人員

產品視頻

PRODUCT VIDEO

氣動接頭G10Pro系列操作方式G10系列一樣（掃碼查看）

產品特點

OPERATION PARAMETERS

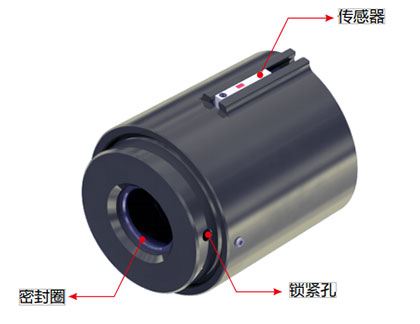

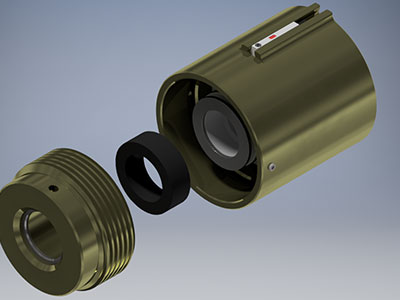

無損傷害密封連接，不會對產品外觀造成損傷	置傳感器，實時反饋內部活塞是否動作	密封圈快速更換：維簡單，延長使用壽命	密封圈材料：材質可選，滿足客戶不同需求	自動化操作：效率更高，測試結果更穩定

操作方法

OPERATION METHOD

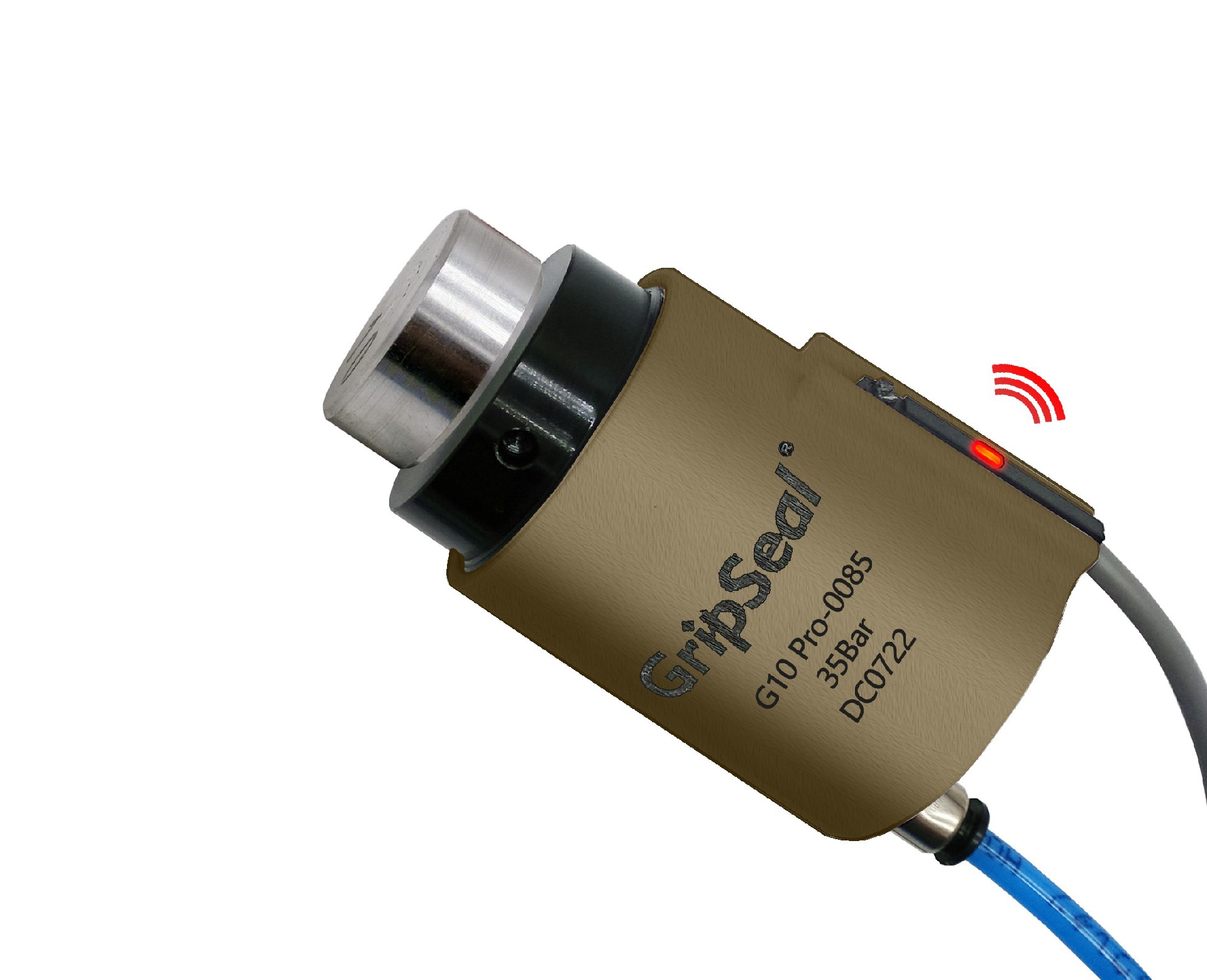

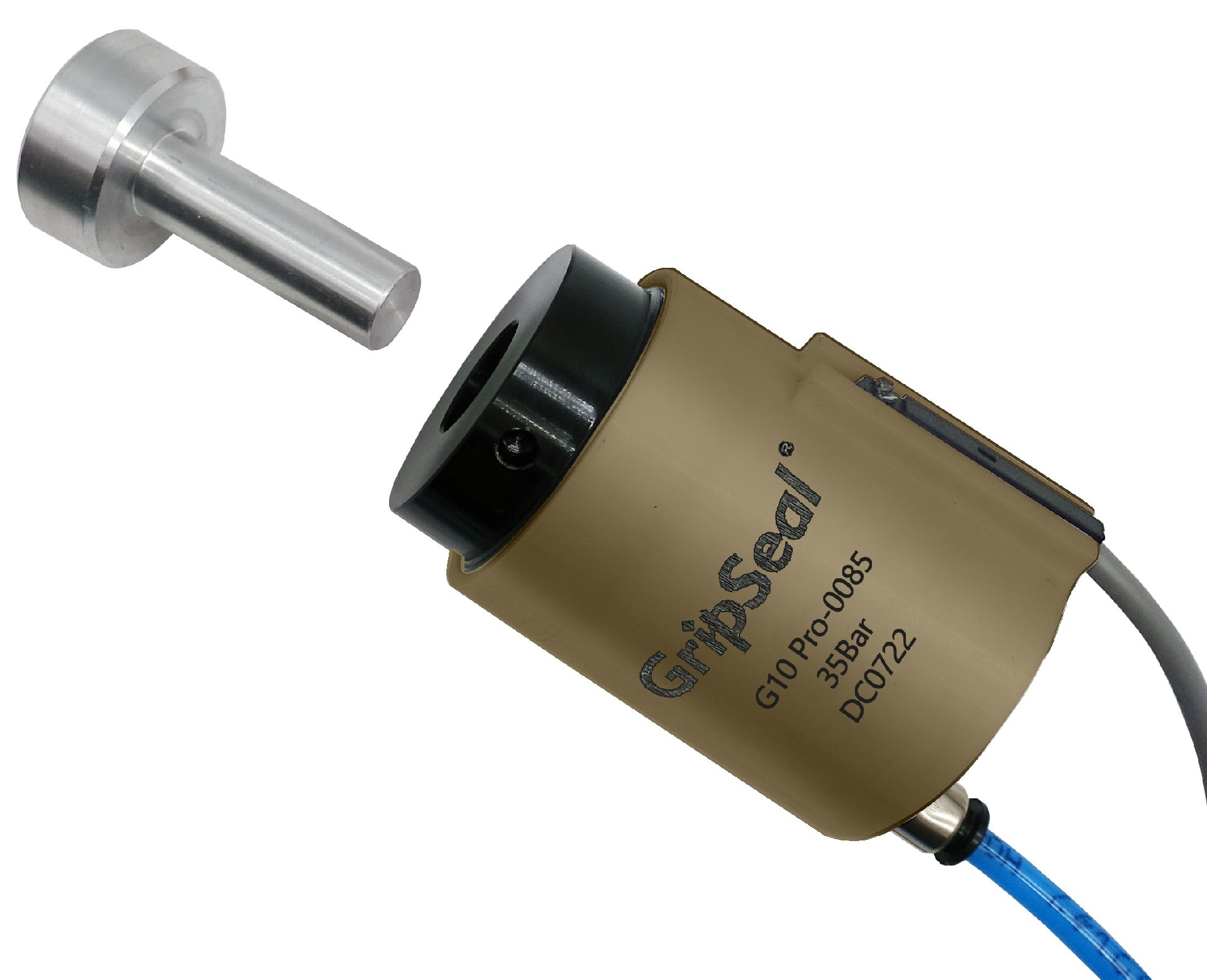

第一步 固定G10Pro到氣缸夾具上，并連接好驅動接口（4-6bar）和測試接口，并按照傳感器設置固定傳感器。	第二步 a,氣缸推動G10Pro連接器到密封位置，確保主密封圈在被測試產品的外徑范圍內。 b,給驅動接口加壓，主密封圈會內漲密封被測試產品的外徑，傳感器燈亮。  c,測試接口通測試氣體或是其他媒體，開始測試，直到完成測試氣壓泄壓。	第三步 給給驅動接口泄壓，傳感器燈滅，停留0.5-1秒,6）氣缸退回G10Pro連接器到初始位置，按2-6準備下一次的測試。

應用案例

APPLICATION CASES

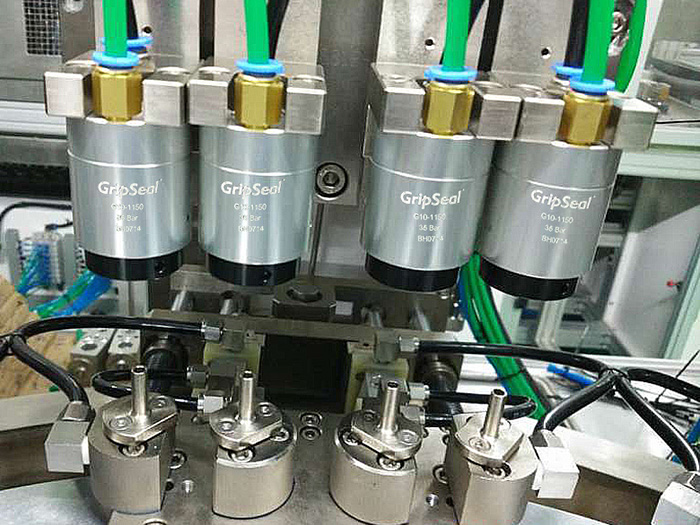

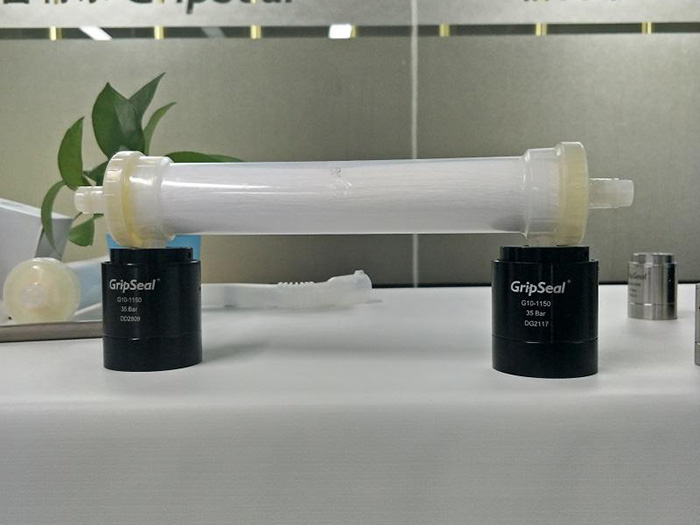

醫用透析儀檢測	工業自動化測試
