在液壓油缸測試中使用快速密封接頭，作用在于快速連接油缸和檢漏設備，通油測試。根據測試要求選擇合適規格型號的快速密封接頭，讓測試操作更便捷，密封連接更穩定，提高測試效率。

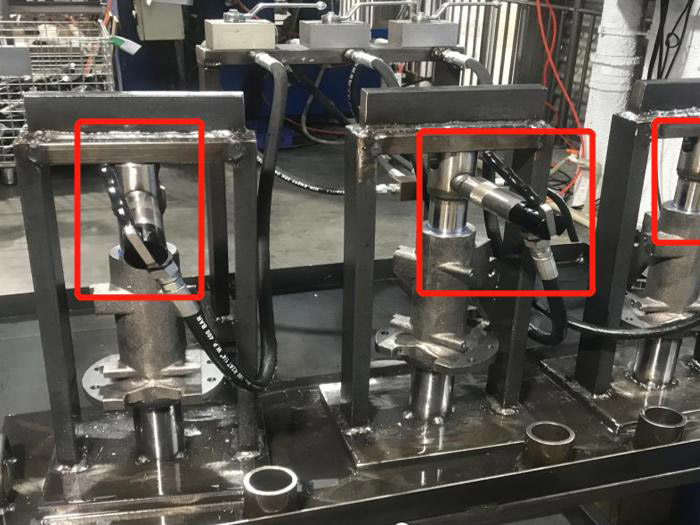

液壓油缸常用于升降、旋轉、伸縮功能等設備，作為驅動裝置。其使用原理是將液壓能轉換成機械能，通常需要較大的壓力才能轉換成足夠的機械能。所以在進行產品檢測時需要加壓測試。高壓力下，需要液壓油缸與輸油泵緊密連接，一般采用螺紋連接。如上圖所示，紅色標注部位為格雷希爾GripSeal接頭G80系列。應用于內螺紋管口，適用壓力350Bar（35Mpa）。

根據用戶提供測試要求數據，液壓油缸測試壓力為28Mpa，通液壓油，檢測油缸的密封性和耐壓性。常見的管口內螺紋或外螺紋，螺紋規格M14、M16、M20、M22、M27、G1/4、G3/8等多種型號，現場無自動化設備，手動密封接頭方案即可。

從用戶提供的液壓油缸測試方法得知，油缸兩端都有接口，測試時需要封堵其中一端，然后從另一端通入一定壓力的液壓油。在這里都需要用到快速密封接頭，前者是用于快插式封堵螺紋管口，后者是用于快速連接液壓油管道和油缸，替代以前的擰螺紋的方式。

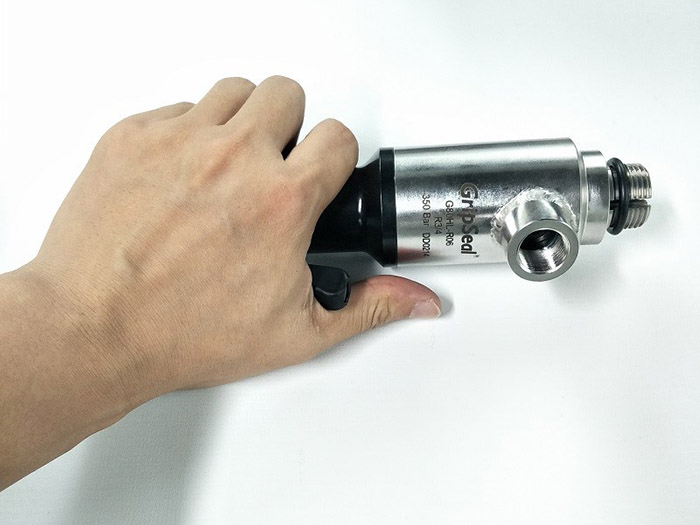

為了快速密封接頭更好匹配管口，進行高效穩定連接，需要螺紋規格、管口形狀、測試壓力、操作空間、螺紋深度等匹配合適的快速密封接頭方案。內螺紋結構我們可以選用快速密封接頭G80系列，可分為手柄式驅動和拇指閥氣動驅動。手柄式操作方法是按壓手柄使接頭前端螺牙收縮，然后插入對應內螺紋管口內 ，松開手柄，接頭內部彈簧運作使螺牙張開，與管件螺牙契合。形成抓緊力，密封圈與管口形成密封。

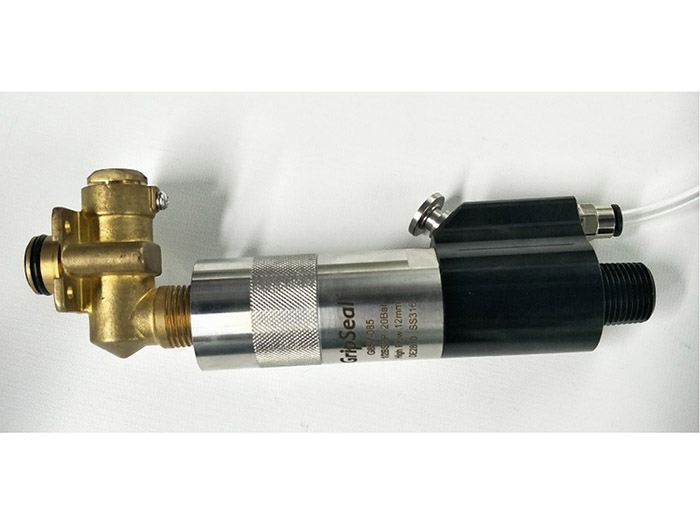

上圖所示為外螺紋氣動快速接頭G85系列，采用氣動驅動，拇指閥控制接頭前端螺紋爪牙的張開和閉合，從而控制連接和斷開。

快速密封接頭用于液壓油缸檢測，替代傳統的擰螺母方式，操作效率更高，密封穩定性好，無須其他輔助材料。螺紋規格根據市場應用不同，有許多種規格標準，匹配合適規格型號的快速接頭需了解清楚相應參數。
