新能源車行業從零配件生產到總成組裝，會有多個測試環節，包括氣密測試、冷卻水道測試、電池PACK包測試等等。涉及的管口有多種型號規格，需要匹配合適的快速接頭進行密封連接，還有一些特殊管口，如并排圓管口的密封連接，通常的標準型號接頭不能做到同時密封，需要進行快速密封接頭方案定制。

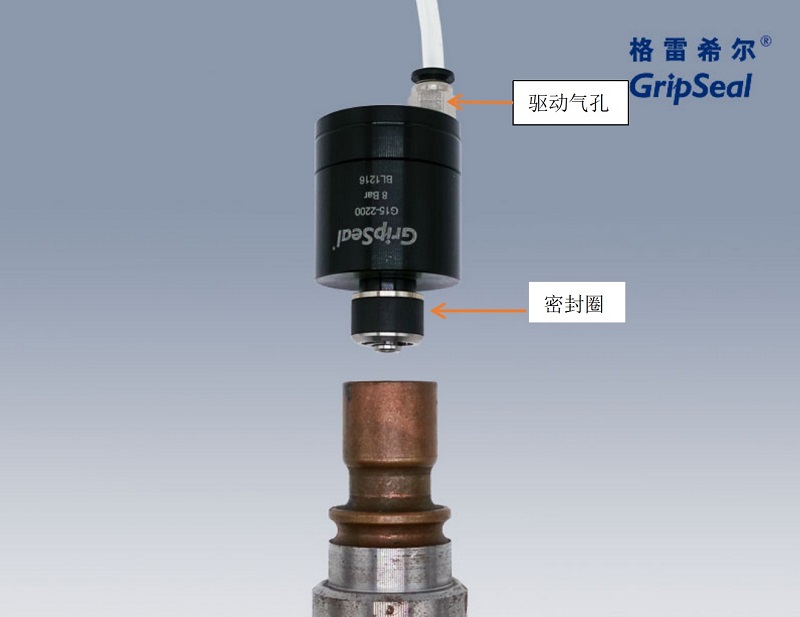

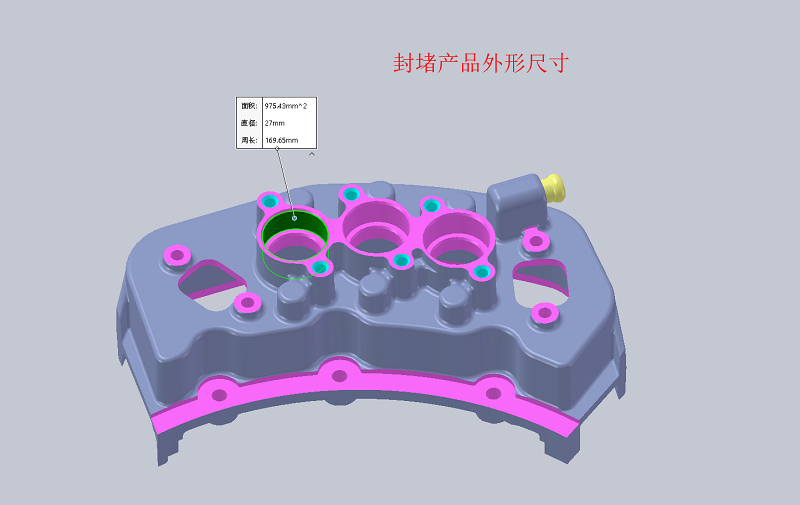

如上圖所示，有3個并排圓形管口直徑為27mm，如果是單獨的管口我們可以選用格雷希爾接頭G15系列，如下圖，采用氣動驅動適合用于自動化快速密封連接，有標準品型號對應。但是接頭是有一定體積的，如果是2個或更多孔并排，同時密封會相互碰撞。所以標準型號的氣動接頭G15系列不能勝任，需要進行方案定制。

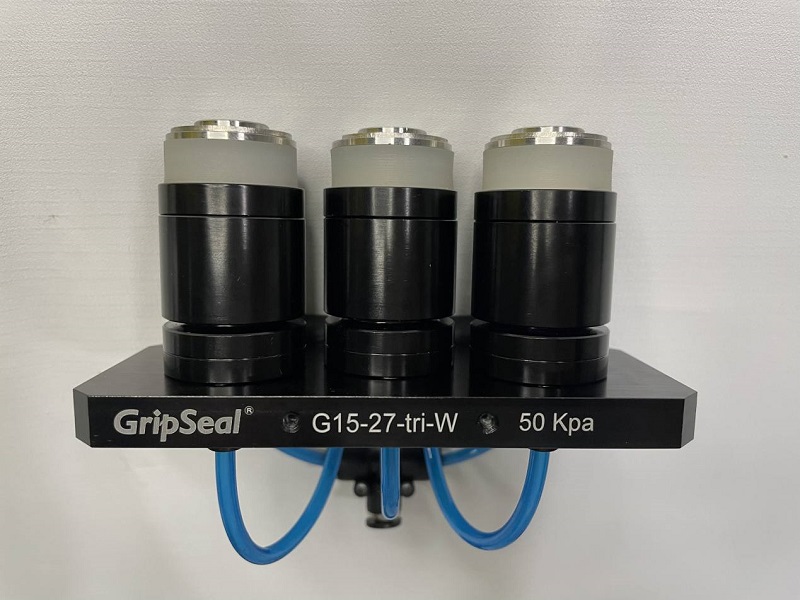

針對并排管孔的密封連接問題，格雷希爾工程師已經不是第一次遇到。要想對3個孔同時進行密封連接，首先考慮接頭間相互妨礙問題，用戶現有的孔徑中心距條件下，縮小接頭主體部分，至可以并排放下。然后將接頭固定在定制夾具上，并排成管孔形狀，整個產品如下圖所示：

在實際產品測試使用時，只需連接好夾具底座的驅動氣孔和測試通氣孔。推動夾具，對準管口，插入接頭前端密封圈到額定位置。然后通入驅動氣壓，使快速密封接頭結構運作，密封圈產生膨脹形變，封堵管壁。密封操作完成后，即可通入測試流體進行相應測試。測試完成后，先排出測試流體，再卸掉驅動氣壓，待密封圈恢復原狀即斷開密封連接。抽出夾具即可準備下一個產品檢測。

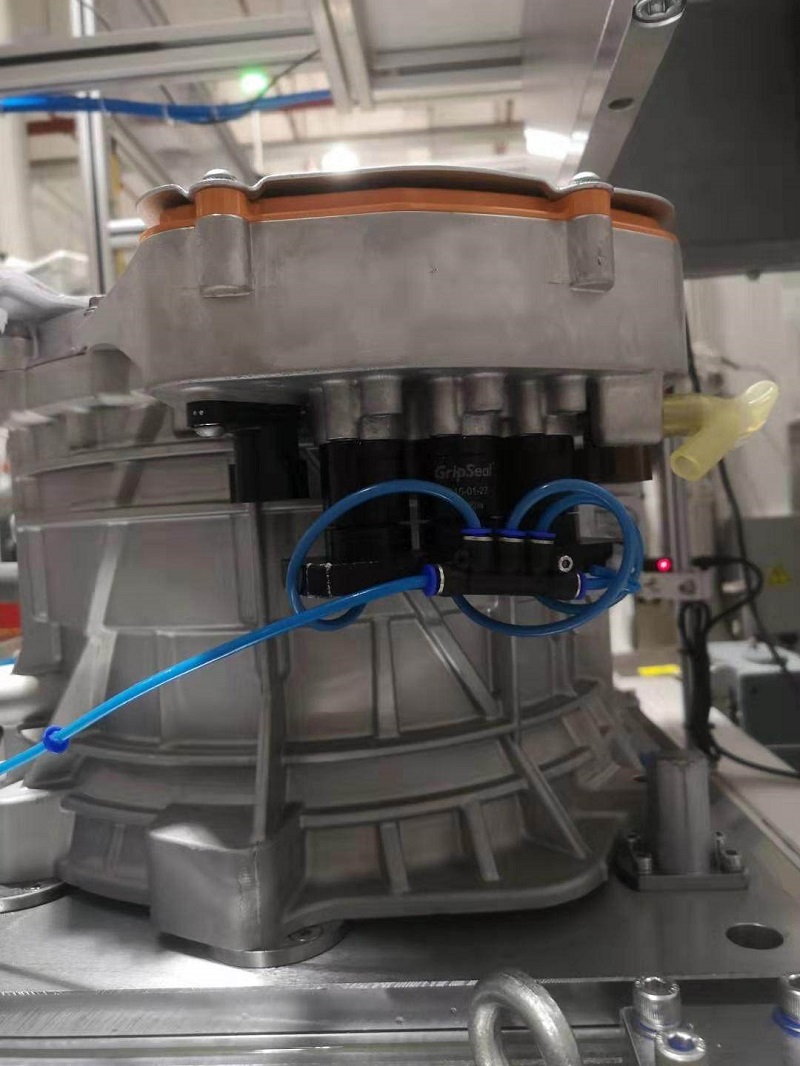

新能源車并排管口快速密封接頭方案在現場的使用如下圖所示：

定制化密封連接方案G15系列快速接頭具有如下特點與優勢：

1、氣壓驅動省時省力，適合用于自動化檢測時快速連接檢漏設備和產品，操作簡單

2、維護簡單：主體結構采用鋁合金或不銹鋼材質，不易損壞；密封圈易拆卸更換，密封圈材質細膩可靠，不會對產品表面產生損傷

3、更小的體積以適應更復雜的操作空間：在工業生產中，許多管口位置都有復雜的線束或其他管件，更小的體積能更好應對復雜環境。

4、集成夾具是操作：效率更高，能一次封堵3個或更多個管口，減少測試過程中的封堵或充氣時間。提高效率，降低成本。測試結果更穩定，瞬時連接，適用于光滑的，粗糙的，多孔的，螺紋的，以及各種不規則的管件。
