編輯：格雷希爾GripSeal

快速密封接頭是一種高效密封連接管件的工具，有手持式和氣動自動化式的，因其密封穩定、操作簡單從而取代原有的軟管加卡箍或手?jǐn)Q螺母的方式。密封圈作為快速密封接頭內部重要配件，對密封穩定和密封精確度有著重要影響。

格雷希爾GripSeal快速密封接頭采用機械密封，主要依靠密封圈與管件（管壁、端面、錐面）受力擠壓形成密封面，從而完成密封連接。一般有O型圈和柱形圈，根據不同的管件形狀、材質、密封要求等，會選取相應的密封方案，具體的選擇方法請看小編介紹。

一、根據密封原理來選擇密封圈結構

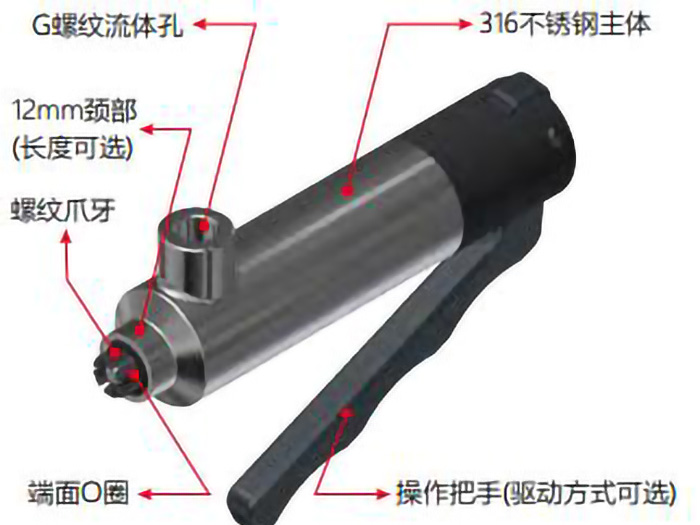

如上圖，為內螺紋相對應的快速密封接頭G80系列的規格參數圖，我們可以看到其密封圈在前端，用的是O型圈。這款內螺紋快速密封接頭是采用端面密封原理，螺紋爪牙在操作手柄的壓力傳感下向前伸出并縮緊。然后將接頭放入內螺紋孔中，然后松開手柄，螺紋爪牙會與管件螺牙形成契合，抓緊。而前端密封圈已經與管件端面形成擠壓，從而形成密封面。

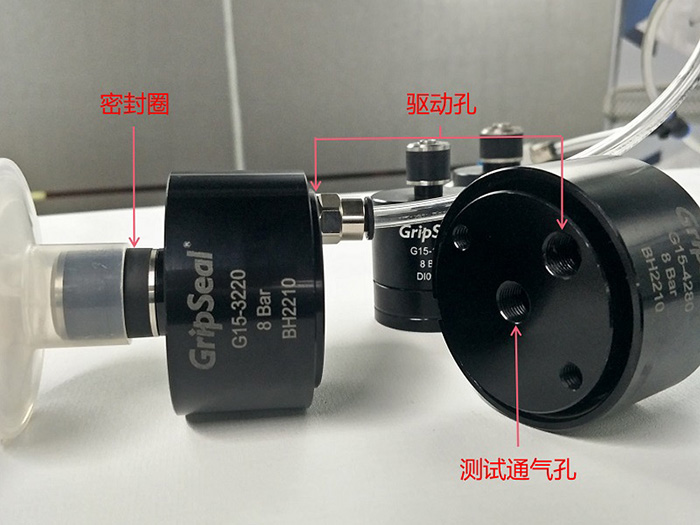

如上圖氣動快速接頭G15系列，一般用于塑料管、涂層管件等，一方面是不需承受太大的測試壓力，另一方面是防止金屬爪牙對管壁產生劃痕。此時的密封圈除了起到密封連接的作用，同時還需做到對管件有一定的抓取能力，防止接頭直接被壓力沖出，而密封不穩定。所以需要選擇較粗厚的柱形密封圈，這樣密封效果更穩定且使用時間更長。

二、密封圈設計需要充分考慮材質的機械性能

前面說到快速密封接頭的密封原理是依靠密封圈的受力發生形變，從而與管件形成良好的密封面。根據測試產品管口形狀、材質等因素考慮，要密封效果好，穩定且耐用，所以要考慮其材質的機械性能。密封圈在壓力作用下發生形變，一般來說壓力越大形變越大，恢復的效果也會變化，甚至可能超過額定范圍導致密封圈損壞。

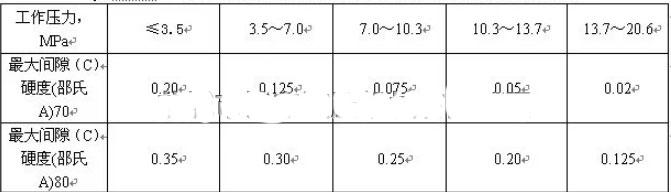

上圖為橡膠密封圈的工作壓力和間隙硬度對比數據，在選擇密封圈時需要根據測試壓力要求進行合理匹配，不能超出額定范圍使用，以免產生意外。

格雷希爾GripSeal接頭根據實際測試要求和測試環境的信息，匹配合適規格型號的快速密封接頭規格型號，并支持非標定制密封解決方案。
