編輯：格雷希爾GripSeal

快速密封接頭行業在工業生產中的應用，是隨著工業自動化、智能化而不斷更新升級。其規格型號是各自應用領域管口形狀參數來進行合適匹配的。格雷希爾快速密封接頭的規格型號分類根據所需密封的管件類型可分為直通光管、孔接頭，成型管、擴口管、凸緣管、燃油管、金屬軟管接頭，氣瓶充裝接頭和螺紋接頭等，具體的選型方法詳見如下：

一、直通光管、孔的快速密封接頭規格型號和選型

直通光管、孔是指形狀為規則的圓形，外壁或內壁光潔的管件，如醫用導管、無縫不銹鋼鋼管、塑料管等。在進行快速密封接頭規格型號選型時需要了解：管件內徑、外徑、生產工藝誤差、有效密封面長度、操作空間大小、測試要求（壓力、氣檢、水檢）等信息。

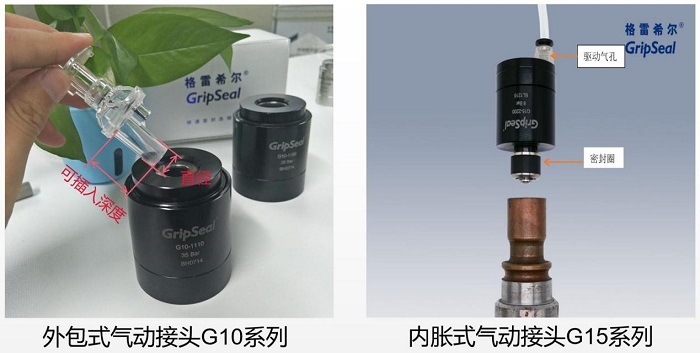

如上圖兩種氣動接頭所示，采用氣壓來驅動密封圈膨脹，與管件內壁或外壁形成密封。在接頭的尾部還設有測試流體口和固定孔，固定孔是用于對接頭進行安裝到自動化工裝夾具的，從而形成自動化的密封操作。舉個例子：一個塑料管件內壁和外壁都光潔，外徑為11.8mm內徑10.8mm，工差±0.05mm，有效密封面長度20mm，測試壓力3Bar，操作空間大無妨礙，氣密測試，這時候我們基本確定格雷希爾接頭G10-1110和G15-0085型號規格的都適用。如果測試壓力大于5Bar以上建議選擇G10系列，對于密封圈的損耗會比較小一些。

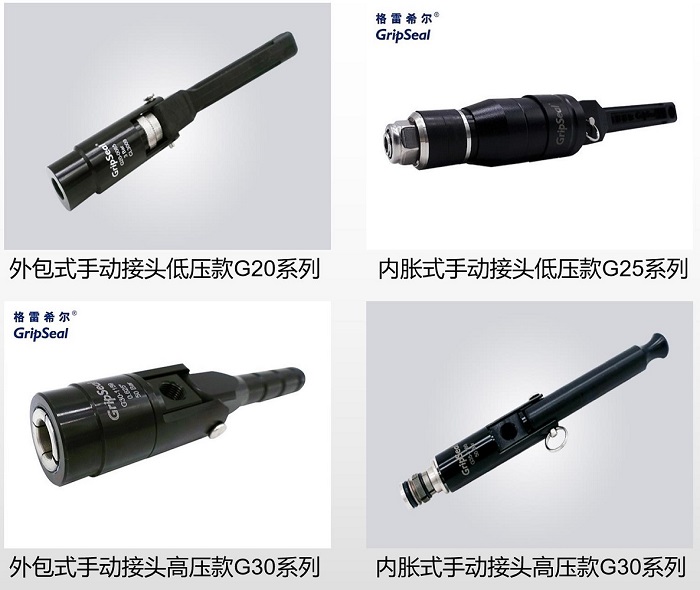

上訴例子除了可以用氣動方案，如果測試產品數量不多，那我們還可以選擇手動操作方案，可以分為高壓款快速密封接頭和低壓款接頭，如下圖。

如上圖所示，接頭尾部是較長的把手，通過彎折把手從而帶動連接桿，推動密封圈發型膨脹封堵管件，密封原理簡單，操作便捷，密封穩定。根據實際用戶使用要求分為管件外壁密封和內壁密封兩種方式，需要注意的是：低壓款適用于3Bar以內的氣密測試，高壓款適用于70Bar內的密封測試（氣檢、水檢都適用），符合氦檢要求。但高壓款由于是依靠金屬爪牙進行抓緊管壁的，對管壁會有一定的劃痕，如果對管壁要求較高要慎重選擇。

二、成型管、擴口管、凸緣管、金屬軟管接頭等快速密封接頭選型

由于這類管件種類多，規格不確定，在進行相應快速密封接頭確定時需要具體參數進行確定。

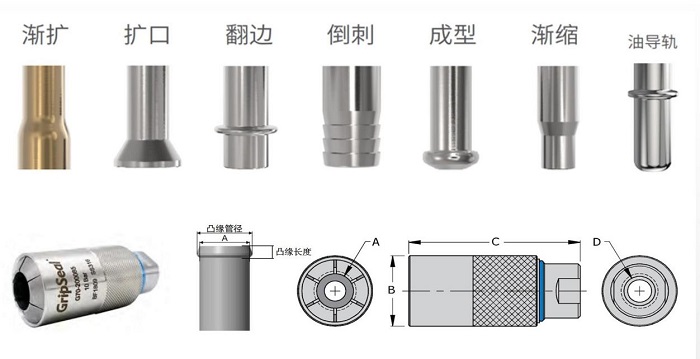

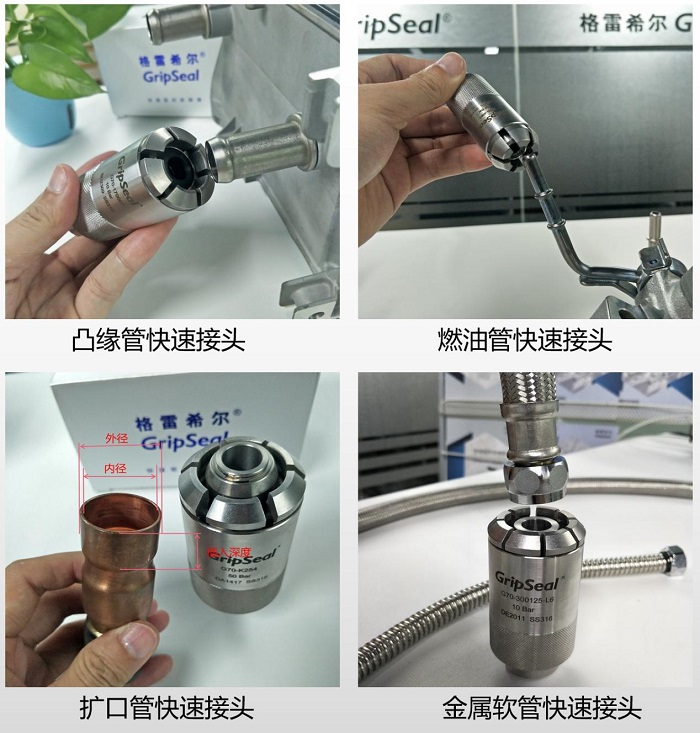

如上圖，是整理了部分工業生產中較常見的管件類型，可以用格雷希爾接頭G70系列進行密封連接的。雖然都是用G70系列，還是要根據管型來匹配合適的接頭規格型號。這里我們以凸緣管為例，在選型的時候需要了解凸緣高度、管件外直徑、凸緣深度、工差、測試要求等信息。其中G70J系列油導軌接頭是符合J2044標準的，根據實際測試需求，分別設置了自帶閥門的型號和無閥門的型號。帶閥門型號主要用于發動機熱試，需要通燃油，需要在斷開時自動關閉閥門，以防止輸油管中剩下的燃油泄漏，污染環境和造成浪費。往往閥門款主要是用于密封性測試時，一般是用空氣，不需要額外回收處理。

金屬軟管常用于管件的連接，要測試軟管是否合格也是要經過快速密封接頭，所以需要用到快速密封接頭G70系列對管口一端進行封堵，另一端通氣測試。

新能源車和新能源電池行業發展迅速，產品質量檢測中包含冷卻水道密封性測試，大多數冷卻水道的管口都是凸緣管。在行業初期都是用軟管加卡箍的方式來封堵管口，操作不便，密封不穩定給工人帶來較大麻煩，格雷希爾針對這種情況設計用于凸緣管快速密封接頭G70系列。快拔式自動鎖緊密封，更穩定。

三、氣瓶充裝接頭規格型號

氣瓶充裝接頭主要用于工業氣站的氦氣、氮?dú)獾榷栊詺怏w或醫用氧氣等氣體的充注。一般都是批量重復工作做。氣瓶口的型號多樣，需要根據實際應用情況進行規格型號匹配。

氣瓶充裝接頭應用環境壓力比較大，在安全防護方面需要特別注意。G50系列氣瓶充裝快速密封接頭帶安全環，操作的時候放下安全環才能充氣，同時在接頭尾部設有安全銷釘，在充裝的時候銷釘會彈出卡緊接頭，防止接頭被氣壓沖出，造成損傷。

四、螺紋快速密封接頭的規格型號及選型

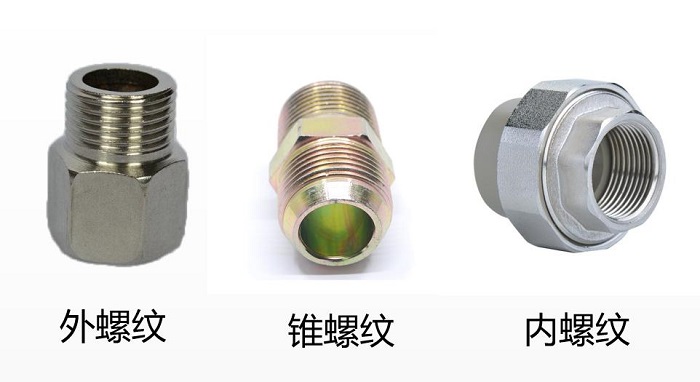

螺紋管的應用太廣泛了，在國際上已經形成多種規格型號標準，大致可分為內螺紋和外螺紋，錐螺紋，根據各國地區標準不一樣又可分為：G管螺紋（國內），NPT美標錐螺紋、UNF美標細牙螺紋、公制M螺紋、美標螺紋SAE、英制螺紋等等，根據具體的螺紋規格匹配合適的快速密封接頭型號即可。

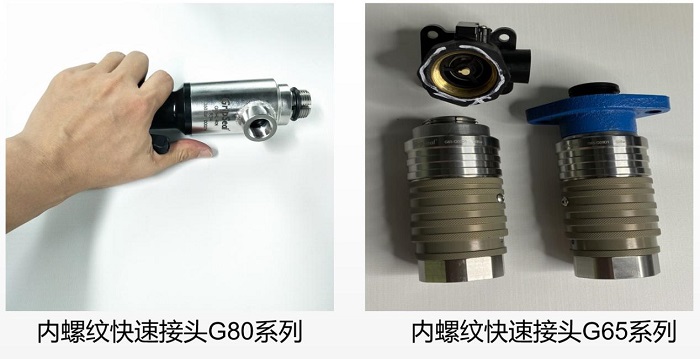

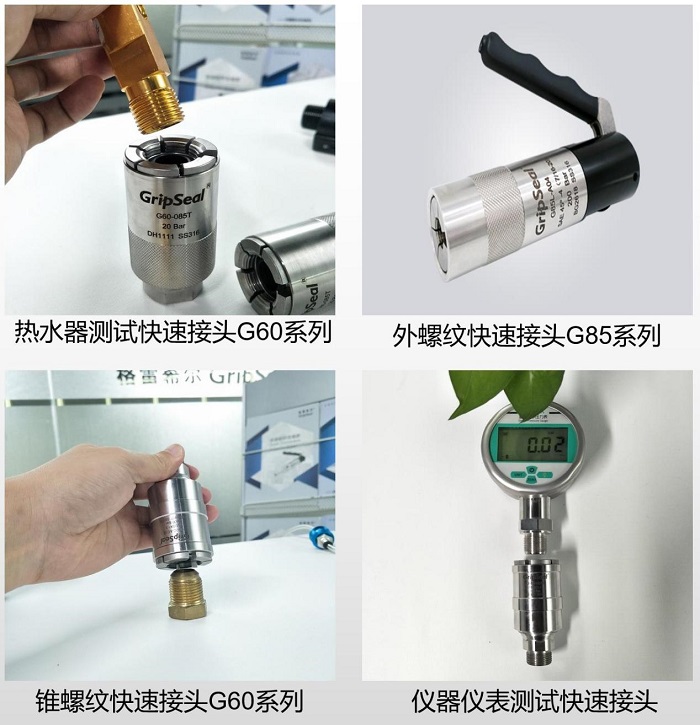

螺紋規格多樣，且管口形狀也各不相同，錐度、螺紋深度等都是需要考慮的因素。螺紋快速密封接頭按照操作方式可以分為三種：滑套式自動鎖緊、手柄按壓式、氣動驅動式，常用分類為內、外螺紋接頭，如下圖

需要注意的是內螺紋快速密封接頭是用于封堵連接內螺紋管口的，而接頭前端的螺紋則是外螺紋規格的，在匹配接頭型號的時候因?yàn)閭€(gè)人習慣不一樣可能會搞混，最好是能提供實物圖、數模圖或直接寄送樣件。

由于工業生產中外螺紋的規格型號多樣，管口形狀差異較大，需要提供實物圖和3D數模圖以及樣件，才能確定好相應的快速密封接頭型號，以確保密封性能安全可靠。

氣動螺紋接頭是在螺紋快速密封接頭的基礎上根據用戶實際需求進行定制開發，采用氣動驅動，減輕工作強度，操作更便捷。

五、燃油口快速密封接頭規格型號

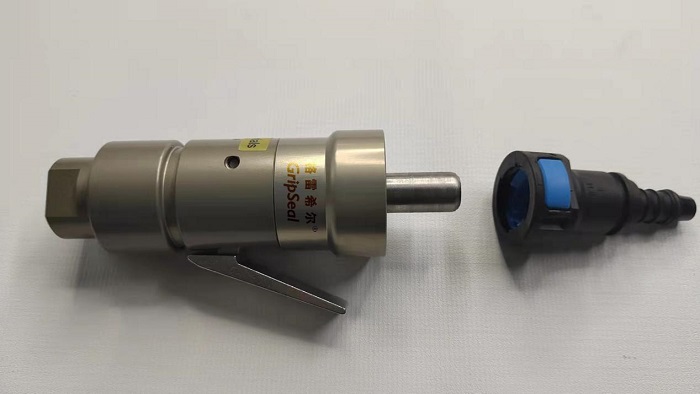

燃油口的形狀不是常見的圓形，在發動機實際點火通油測試時對其進行密封連接成為一大難題，G90系列是針對燃油口進行非標定制的型號，如下圖所示

燃油管快速密封接頭G90系列，采用太空級鋁合金材料，更輕便，易操作。接頭內部帶自動鎖緊閥門，斷開與燃油口連接是自動關閉，避免燃油泄漏。

以上是小編整理的快速密封接頭的規格型號分類，和選型需要了解的參數及注意事項。選擇一款合適的快速密封接頭，能讓產品密封性測試、運轉測試操作更便捷，提高測試效率和準確度。
